D4147

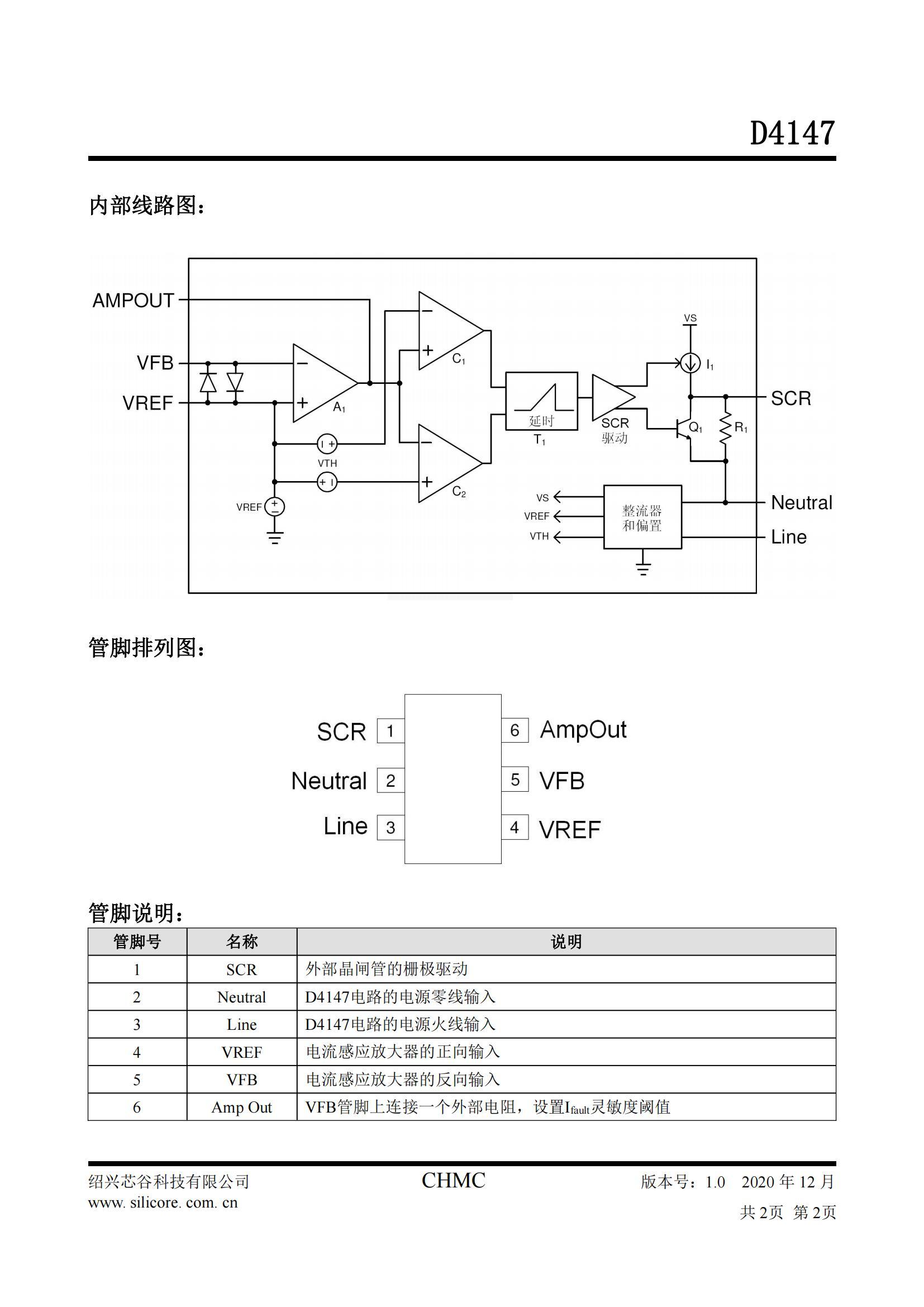

接地零线故障引起的接地故障电流较低，感应线圈较难侦测，且取决于零线接地时的阻抗。要侦测到该故障需应用到正向反馈原理。出现这种情况时，感应线圈和零线线圈双向耦合，可以在感应放大器周围产生正向反馈路径。这种正向反馈使得感应放大器出现共振。峰值共振电压超过比较器触发阈值时，将启动内置延时定时器。由于放大器输出信号能跨越窗口比较器的触发阈值电压，且频率典型值为6kHz，延迟定时器将在故障和无故障侦测之间转换。故障和无故障侦测时间的比率将决定SCR驱动器能否被开启。（接地零线侦测的灵敏度随零线线圈匝数和C2, C3值而变化）
